Tűzvédelmi számítási táblázatok készültek az új OTSZ-hez2016. május 18. 08:36
A programba beépítették a számításokhoz szükséges táblázatokat, ábrákat is, ami egy kattintással felugrik, így lényegesen könnyebb a bemeneti adatok kikeresése is.
A számítási program tartalma A tűzvédelmi számítások két Excel munkafüzet formájában kerültek kidolgozásra. Az egyik a tűzmegelőzési szakterületen szokásos számításokat:
a másik Excel munkafüzet pedig a tűzoltási szakterületet:
dolgozza fel. A füzetek nevei utalnak a szakterületre. Mindkét munkafüzet hét munkalapot tartalmaz, az első hat az egyes témakörök számítási táblázatát tartalmazza, míg a hetedik a számítás során szükséges táblázatokat, ábrákat illetve az erő-eszköz számítás menetét elrendelő intézkedést. A füzetek programozzák az Excel beépített programnyelvét, így használatukhoz szükség van a makrók engedélyezéséhez. Újabb Excel verziók esetén ezt meg lehet tenni az Excel kérdésére válaszolva, míg 2003-as verzió esetén a makróvédelem nem lehet közepes szintnél magasabbra beállítva. A beállítás az ESZKÖZÖK/BEÁLLÍTÁSOK/BIZTONSÁG fül/Makróvédelem útvonalon érhető el. Közepes biztonsági szint beállítása esetén a felugró ablakban engedélyezni kell a makrókat, ezt követően megnyílik az Excel munkafüzet. Excel 2003 vagy későbbi verzió szükséges a makrók működéséhez. Általános szabályként elmondható, hogy a táblázatok kitöltésekor csak a fehéren hagyott mezőkbe írjunk! A színezett mezőkben vagy magyarázó szöveg van, vagy oda a program ír számítási eredményt. További szabály, hogy a táblázatokba ne szúrjunk bele, ne töröljünk sorokat, oszlopokat, mert ez a beépített programok rendellenes működéséhez vezethet. Ez utóbbi szabály alól kivétel a táblázatokba beépített gombok által való beszúrás, illetve a törlés ott, ahol ezt a leírás kifejezetten megengedi. A táblázatok kitalált számokkal kitöltöttek, ezeket a tényleges számoknak megfelelően át kell írni. Az egyes lapok vezérlőelemei nyomtatásban nem jelennek meg. Mivel nyomtatónként eltérő lehet az igényelt margószélesség, nyomtatás előtt a táblázatok formázására lehet szükség. Nyomtatás előtt jelöljük ki a nyomtatási területet, és csak azt nyomtassuk ki. Ez különösképpen az 1 oldalra hosszában nem kiférő táblázatok esetében javasolt (pl. kiürítés számítás), mert így logikailag összetartozóan tördelhetők az oldalak.
Tűzmegelőzési számítások munkafüzet

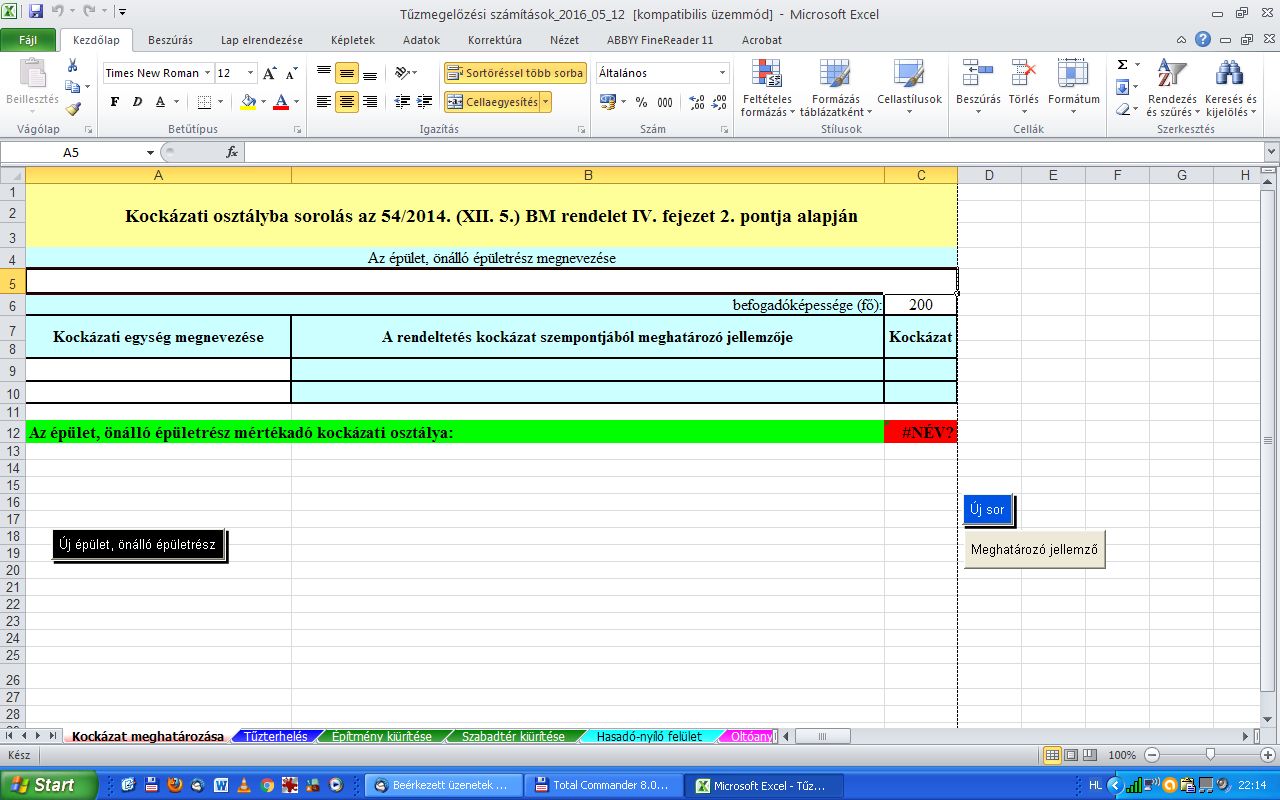

Kockázat meghatározása - 1. munkalap
Megjelenése rendkívül egyszerű, azonban a beépített két parancsgombbal igény szerint bővíthető mind a kitöltendő sorok, mind a kitöltendő táblázatok száma. A munkalap táblázatát a már megszokott módon kitöltve egy épület, önálló épületrész kockázatát számolhatjuk ki. Kezdéskor a táblázat 2 sorból áll. Amikor ezeket kitöltöttük, és szükség van további sorokra, nyomjuk meg az "Új sor" gombot. Ekkor újabb sor szúródik a táblázatba és folytatható a kitöltés. FONTOS! A program az újabb sort mindig az aktív cella sora után szúrja be!!! Ennek előnye is, hátránya is van, illetve lehet.
Bizonyos fokú védelem be lett építve a programba a téves helyre való beszúrások ellen, de ez nem teljes körű. Amennyiben téves helyre történt a beszúrás, az egér jobb gombjával a munkalap megfelelő sorszámára kattintva a megjelenő helyi menüből törölhető. Miután végeztünk egy épület, önálló épületrész kitöltésével – amennyiben szükség van rá – nyomjuk meg az "Új épület, önálló épületrész" parancsgombot, aminek hatására újabb táblázat szúródik be a munkalapra, és az előbbiekhez hasonló módon kitölthető. Mindez igény szerint ismételhető. A táblázat kitöltése történhet teljes egészében manuálisan, de igénybe vehető a „Meghatározó jellemző” feliratú gomb is. Miután kitöltöttük a „Kockázati egység” megnevezésű cellát, lépjünk „A rendeltetés kockázat szempontjából meghatározó jellemzője” cellába (ide azt a jellemzőt kell írni, ami a legmagasabb kockázatot eredményezi), és nyomjuk meg az említett gombot. Ekkor egy űrlap formájában megjelenik az OTSZ vonatkozó 4 táblázata, amelyek kitöltésével automatizálható a folyamat. Az űrlapon található „Speciális építmény” csoportból történő választás esetén a további egységek kitöltését nem veszi figyelembe a program, hiszen az OTSZ ezek esetében egyértelműen meghatározza a kockázatot. Fontos! Nem szükséges mindig minden táblázatból értéket választani. Hogy mikor melyiket kell alkalmazni, az OTSZ meghatározza, ennek ismerete a táblázatot kitöltő (illetve a tervező) feladata. A program – ha a „Speciális építmény” csoport nincs kitöltve – valamennyi kitöltést figyelembe vesz! Az űrlapból a „Rendben” gombbal kilépve a megfelelő mezők automatikusan kitöltődnek, amelyek igény szerint – a kitöltő személy felelősségére – felülbírálhatók, átírhatók. Kézi kitöltés esetén ügyeljünk arra, hogy a „Kockázat” cellákba csak az OTSZ által alkalmazott NAK, AK, KK, MK jelölések kerüljenek. A táblázatok kitölthető, de (mégsem, már) nem kellő sorai utólag törölhetőek az egér jobb gombjával a már ismertetett módon!!! A program által számolt piros mezőben felvitel közben is folyamatosan megjelenik az éppen kitöltés alatt álló épület, önálló épületrész aktuális kockázata.

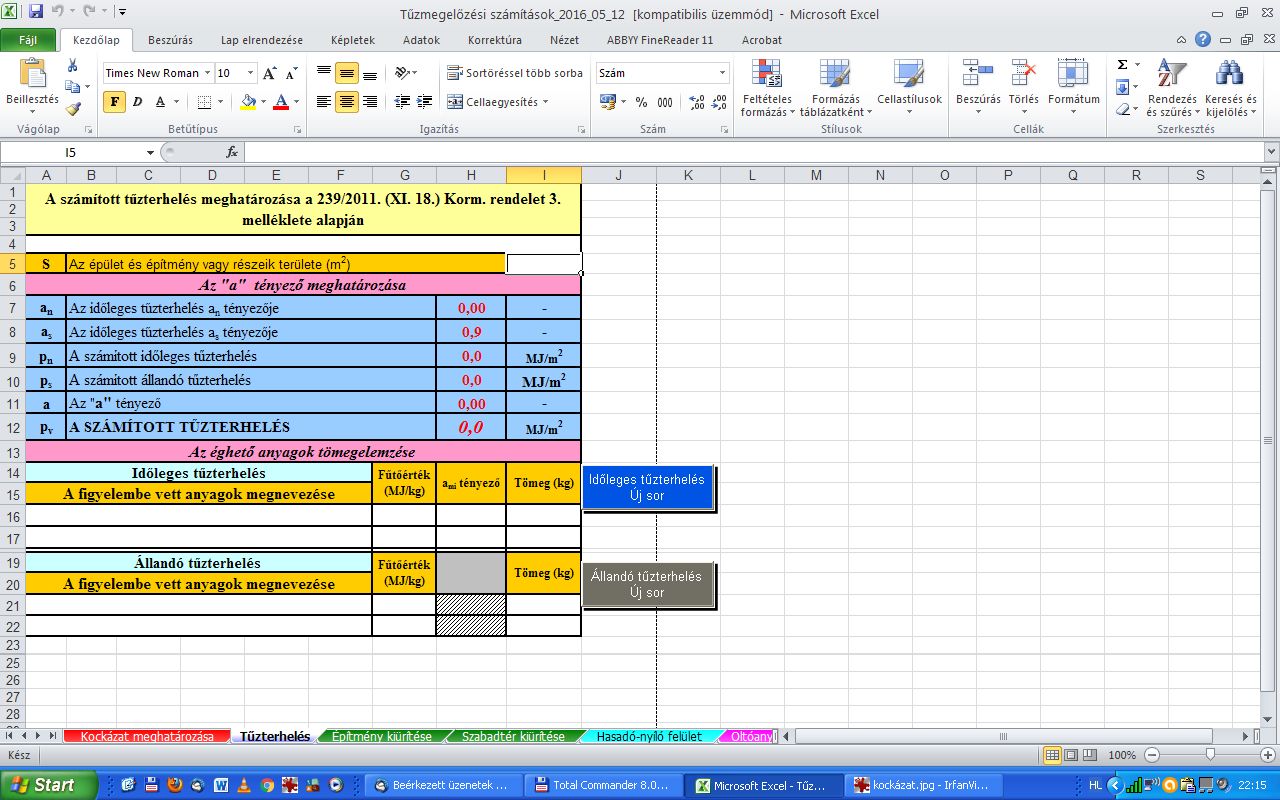

Tűzterhelés számítás - 2. munkalap
Bár az OTSZ már nem ismeri ezt a fogalmat, a 239/2011. (XI. 18.) Korm. Rendelet kötelezővé teszi ezt a számítást a létesítményi tűzoltóság létrehozásának szükségessége elbírálása érdekében, így ez is bekerült a számítási táblázatok közé. A fehér cellákba kell beírni a megnevezett adatokat. A tűzterhelés számítása során figyelembe vett anyagok szintén a parancsgombok használatával vihetők be tetszőleges számban. Használatuk az előző munkalapnál leírtakkal megegyezik, és a feliratuknak megfelelő táblázati részbe szúrnak be újabb üres sort.

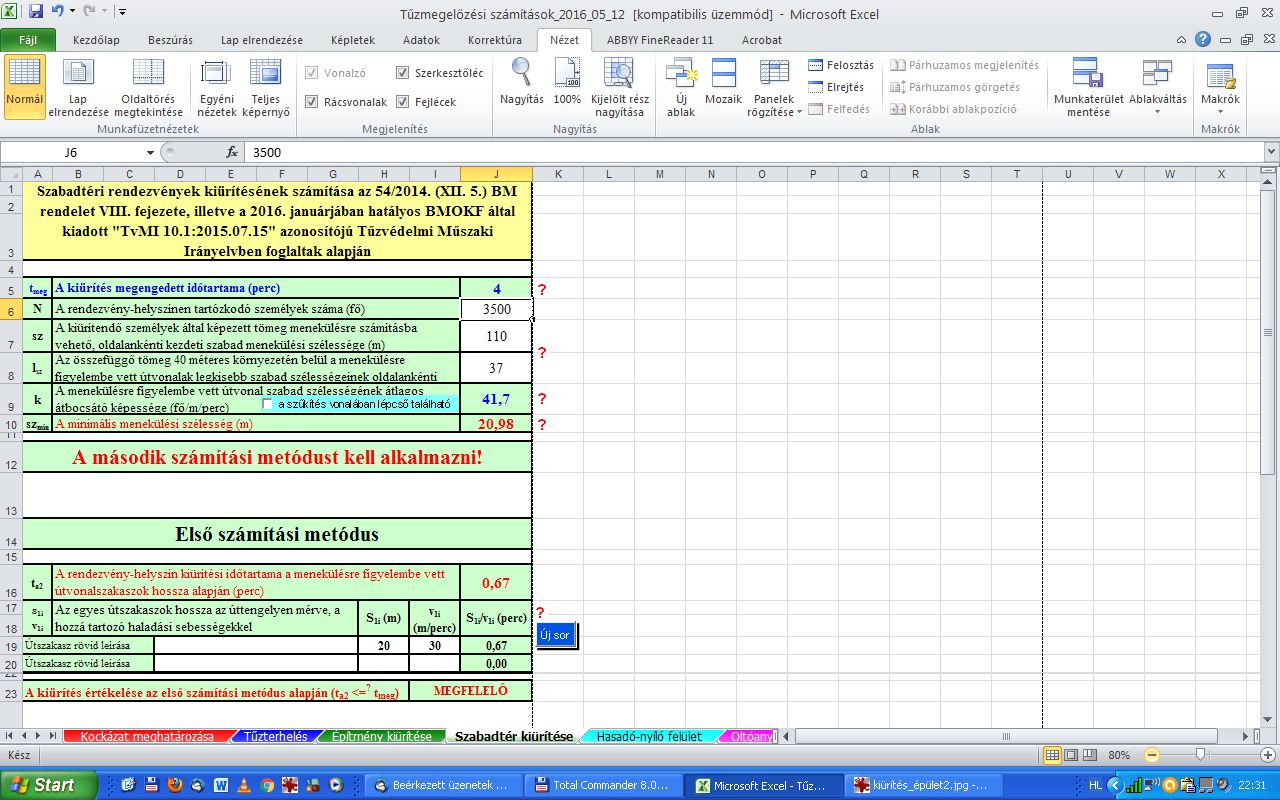

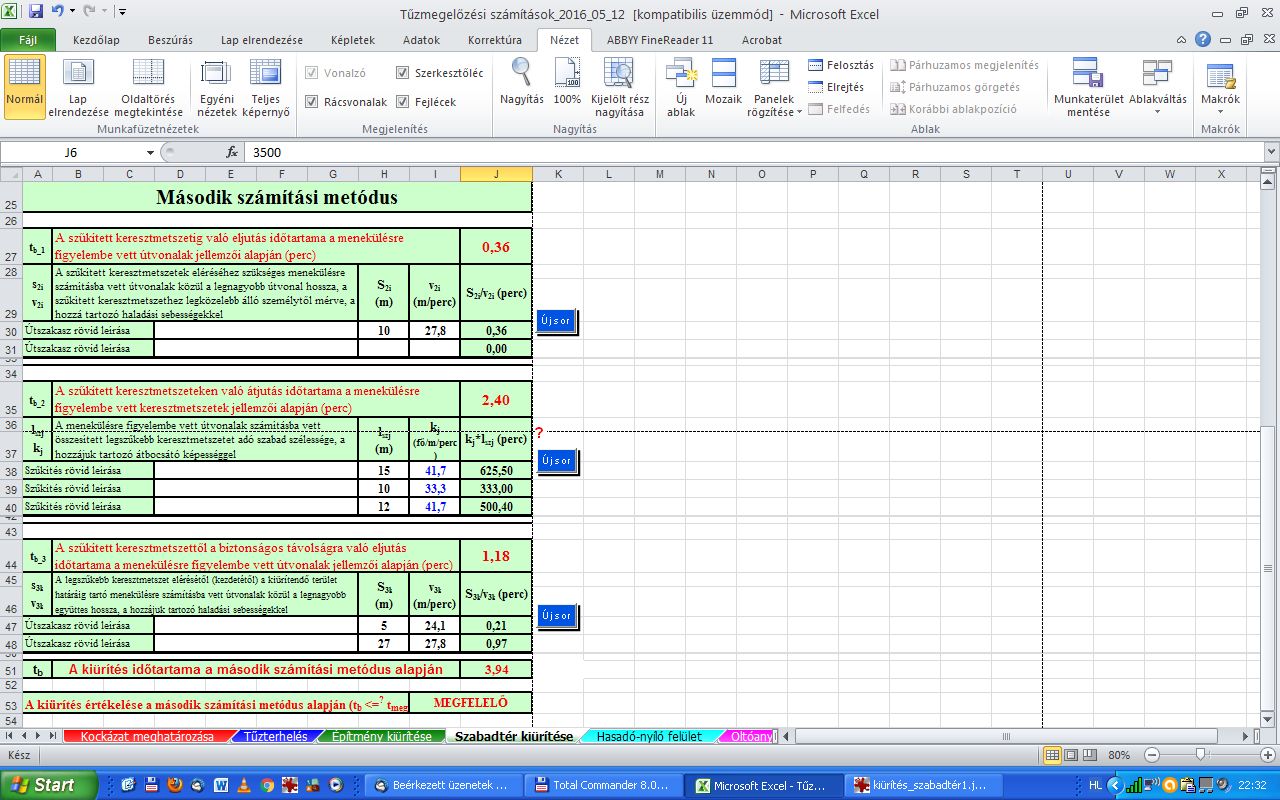

Kiürítés – 3-4. munkalap
Az új OTSZ külön foglalkozik a szabadterek (pontosabban szabadtéri rendezvények) kiürítésével, és (érthető módon) egészen más megközelítésben tárgyalja azt, mint az építmények esetében. Ezért a két számítás külön munkalapon kapott helyet. Mindkettőn megjelennek a már ismert, új sorokat beszúró parancsgombok. Használatuk a már ismertetett módon történik útszakaszok beszúrásához. A táblázat ezen részeinek kitöltésekor be lehet írni (nem kötelező!) az útszakasz beazonosítását szolgáló rövid leírást, és kötelezően az adott útszakasz hosszát, illetve a hozzá tartozó haladási sebességet (szabadterek esetén esetleg az adott szűkítés átbocsátó képességét is). A sorok melletti piros színű kérdőjelekre kattintva felugró ablakokban segítséget kaphatunk az értékek beírásához. Ezek a felugró ablakok a jobb felső „X”-re kattintva zárhatók be. Szabadtéri rendezvények kiürítésekor a számítási táblázat első egységével kell kezdeni a kitöltést, mert ebből derül ki, hogy melyik számítási metódust kell majd használni. Miután ez megtörtént, CSAK A MEGHATÁROZOTT SZÁMÍTÁSI METÓDUS TÁBLÁZATÁT KELL KITÖLTENI!

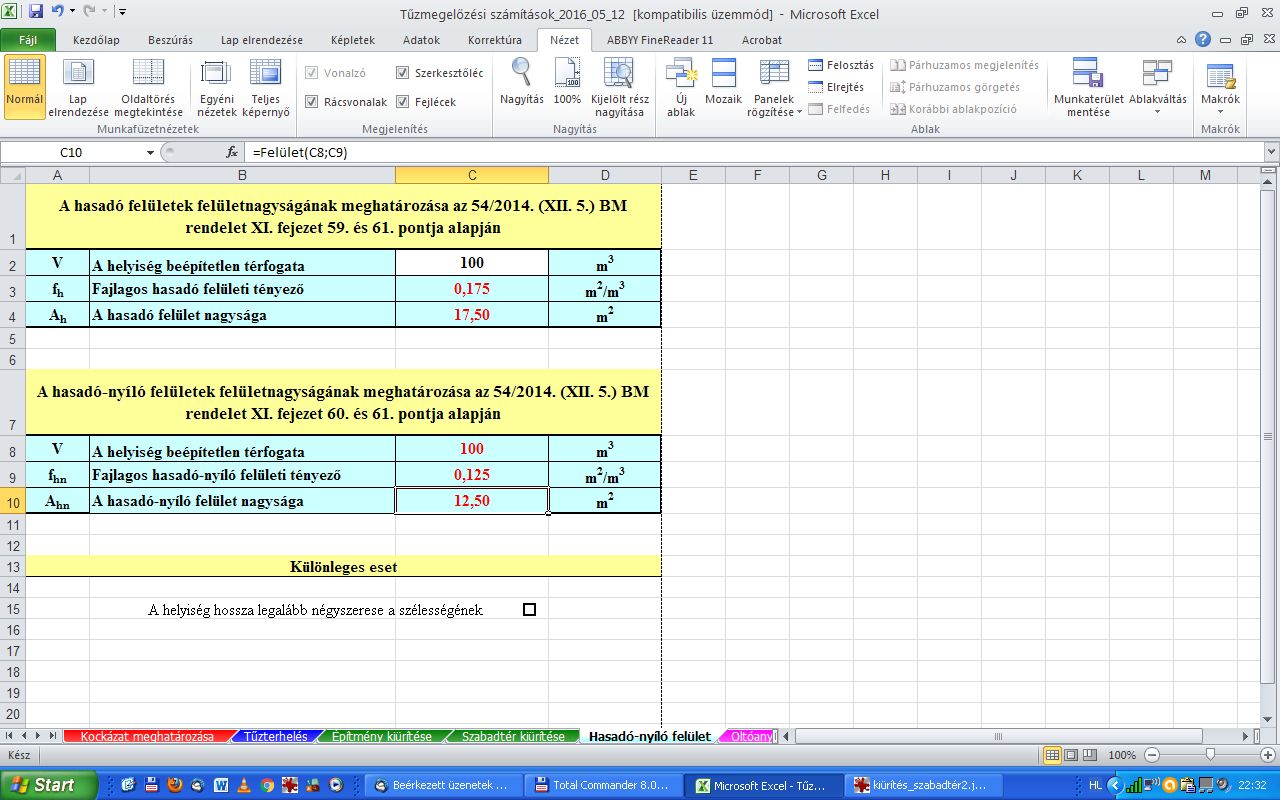

Hasadó- és Hasadó-nyíló felület - 5. munkalap
Ezen a lapon mindössze egyetlen értéket vár a program, és egyszerre mutatja meg a kétféle felület szükséges nagyságát. A lapon található egy jelölő négyzet. Bejelölve (egér bal gombjával rákattintva) fennáll a "Különleges eset", és a program módosítja a kiszámolt értékeket.

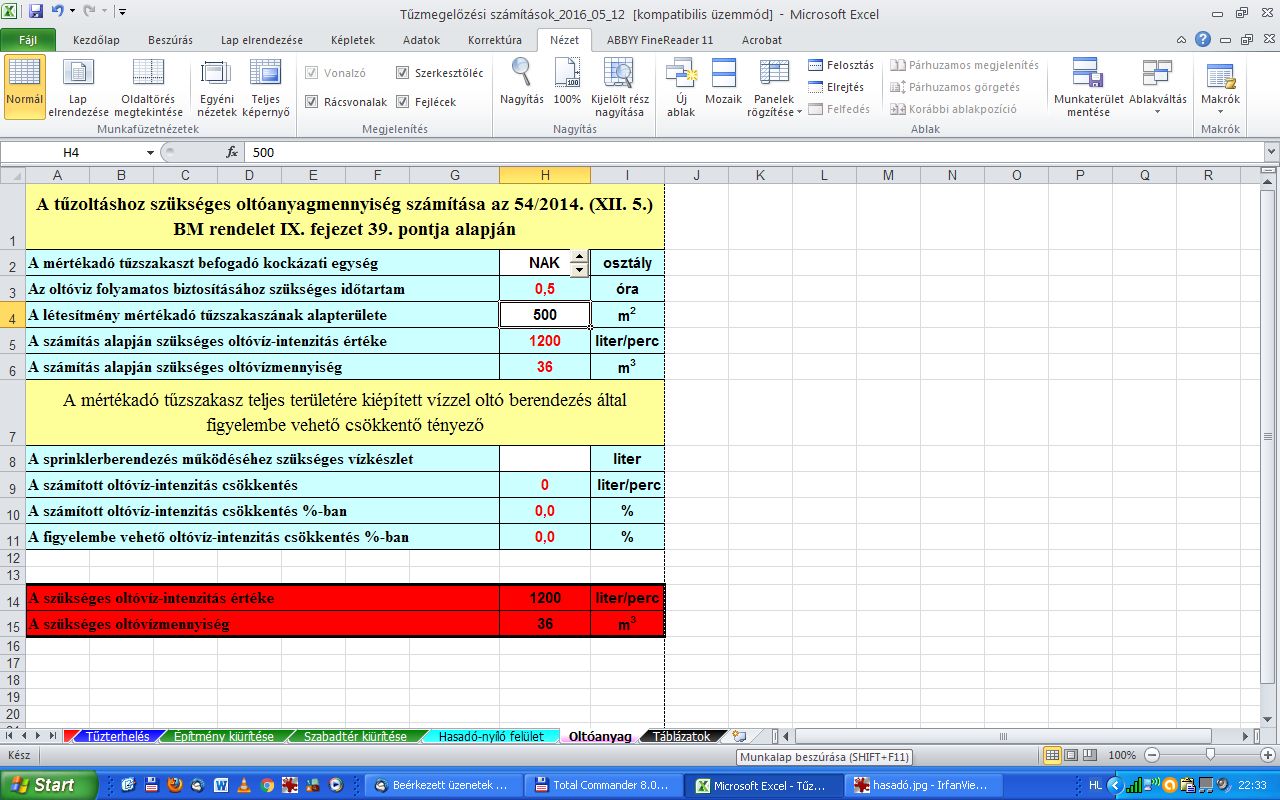

Oltóanyag - 6. munkalap
Ezen a lapon egy léptető gomb szolgál alternatív adatbevitelre. Használata nem kötelező, de javasolt, mert azzal biztosan a megfelelő szintaktikával kerül bevitelre a kért adat. A csökkentő tényező (sprinkler berendezés megléte) csak egy lehetőség, kitöltése nem kötelező.
Táblázatok - 7. munkalap Ezen a lapon a kitöltéshez szükséges adatok táblázatai, ábrái találhatóak. Erő-eszköz szükséglet számítások munkafüzet
Vízzel oltás - 1. munkalap Ezen a lapon a már ismert léptető gombon kívül találunk két listapanelt. Az első listából a tűz terjedési lehetőségét és körülhatárolhatóságát kell kiválasztani. A kiválasztás az egér bal gombjával való rákattintással történik, és kék sáv jelzi az adott soron. A kiválasztott érték bekerül a táblázat lista által takart sorába, "nyomtatási képben" látszik a megjelenési formája. Hasonlóképpen működik a másik lista, ahol a támadhatóságot kell kijelölni. Körkörös terjedési lehetőség esetén, amennyiben "A tűz 2 irányból támadható." lehetőség van kiválasztva, a program úgy tekinti, mintha a "Tűz minden irányból támadható." lehetőség lenne bejelölve, mivel körkörös terjedés esetén csak ez, illetve az 1 irányból való támadhatóság a két lehetőség a számítás során. A léptető gombbal a tűz terjedési irányát lehet beállítani, de kézzel is beírható.
A további munkalapok az általános szabályok szerint tölthetők ki, vezérlő elemeket nem tartalmaznak. A táblázatok elején kell megadni a szükséges alapadatokat, ezekből számolja ki a program a megjelenített számítási értékeket. A 7. munkalapon maga az erő-eszköz számítás mikéntjét meghatározó intézkedés található.
Megrendelhető:
http://wolterskluwer.hu/kezdolap/ugyfeleink-sikereert-dolgozunk/bemutatoterem-es-ugyfelszolgalat/
Ezt a hírt eddig 6244 látogató olvasta. |
Az új OTSZ alapján átdolgozott számítási táblázatokat tartalmazó kiadványt állított össze Dr. Erdős Antal és Domszky Zoltán. Maga a "program" tulajdonképpen több EXCEL táblázat, a saját nyelvén (Visual Basic) programozva, s a számításokat végzi el az ember helyett. Az adatokat - nagy tervezői felelősséggel - meg kell adni és a többit a program végzi. A bemeneti paramétereket megadva gyorsan látható a megfelelőség illetve nem megfelelőség. Az ismertetőt adjuk közre.
