Hogyan építsünk helyszínen szerelt tűzgátló szerkezeteket?2020. július 28. 07:00  A könnyű szerelhetőség teszi közkedveltté ezeket a szerkezeteket, de közben a tűzvédelmi követelményeknek is meg kell felelniük, amit szakszerűen és az előírásoknak megfelelően dokumentálni kell. Mit, hogyan, milyen módon és hova alkalmazhatunk? Ezekre a kérdésekre válaszol szerzőnk, egyben a feladat végrehajtásához megoldásokat ajánlva.
Kiválasztás, minősítések ellenőrzése
A Rigips szerkezetekre vonatkozóan a tűzvédelmi követelmények ismeretében könnyű a választás. A tűzvédelmi kereső használatával a követelményeknek megfelelő szerkezet gyorsan kiválaszható.
Ma már nagyon fontos az átláthatóság és a könnyű tájékozódási lehetőségek megteremtése. Ennek megfelelve a minősítések és igazolások elérhetők a Rigips rendszerminősítési oldalán.
Milyen termékek alkalmasak tűzgátló szerkezetek építéséhez?
1. Tűzgátló gipszkartonok
- Minősített válaszfalak, aknafalak, tetőtér-beépítések, álmennyezetek építéséhez alkalmazhatók.
- A leggyakrabban használt tűzgátló gipszkartonok: RF 12,5; RF 15; Blue Acoustic RF 12,5; Habito DFRIH1 építőlemez.
- A tűzgátló építőlemezekbe a gyártás során üvegszál kerül, így tűz esetén a tűzgátló gipszkarton tovább marad ép, mint egy normál gipszkarton, mivel az üvegszál erősítésnek köszönhetően a gipszmag tovább megőrzi a mechanikai tulajdonságait.
- Továbbá a tűzgátló építőlemezek gipszmagjába égéskésleltető adalékokat kevernek, valamint a tömegük is nagyobb, mint a normál gipszkartonoké.
- A gipszmagban található kötött kristályvíz tűz esetén „tűzoltóvízként” működik, az égés folyamán a gipszmagból elpárolog, és ez lassítja a szerkezet mentén a tűzterjedést.
- A tűzgátló gipszkartonok tűzvédelmi osztálya: A2-s1, d0

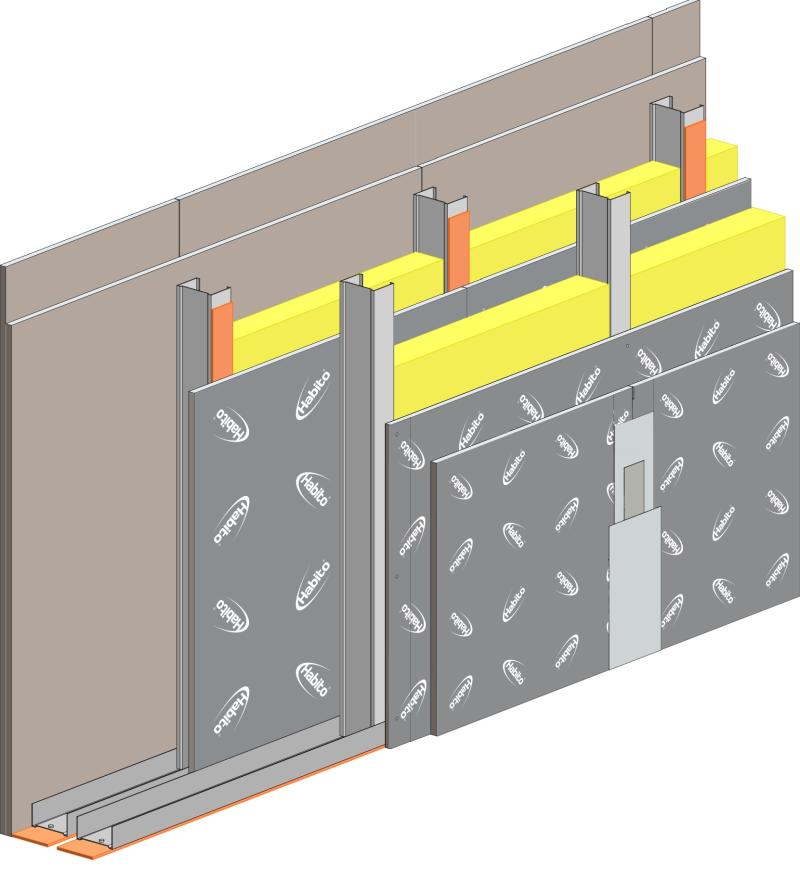

Habito lakáselválasztó fal: EI 120 perc
2. Rigidur H A1 gipszrostlapok
- Tűzvédelmi osztály: A1 (nem éghető).
- Alkalmazásukkal A1-es tűzvédelmi osztályú szerkezetek építhetők, mint például kombinált válaszfalak, álmennyezetek, előtétfalak.
- Felhasználhatók akár a magasabb páratartalmú terekben is.
- Kültérben is alkalmazhatóak.
- A Rigidur H építőlemezek felhasználásával készülő A1 besorolású kombinált falak egyesítik az emelt tűzgátlás, a magas léghanggátlás valamint a fokozott ütésállóság előnyeit. Emiatt különösen alkalmasak iskolák és kórházak válaszfalainak építéséhez. A fokozott ütésállóság miatt még tornateremben is építhetünk kombinált falakat.

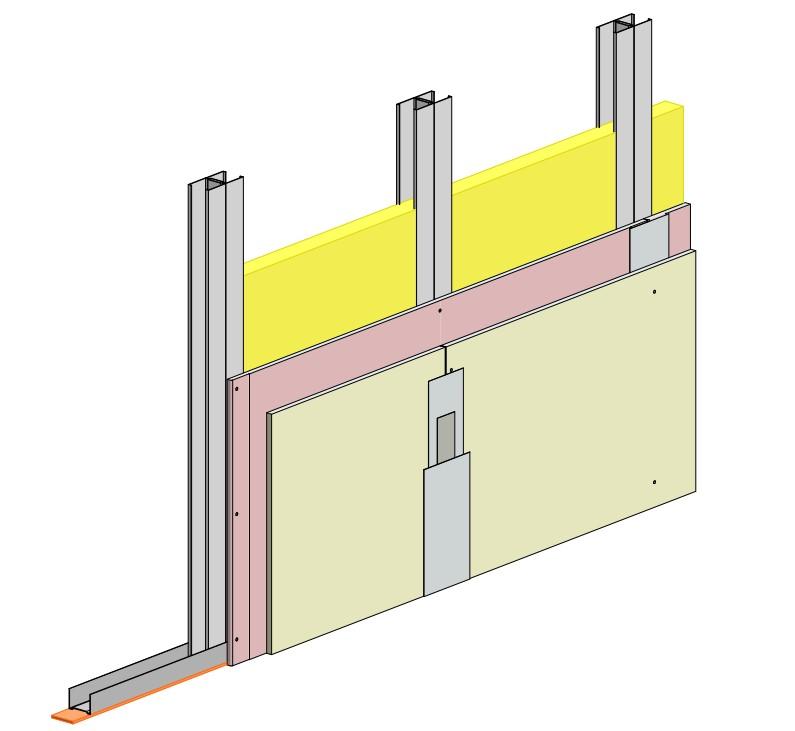

Aknafal kialakítása Rigidur H A1 gipszrostlapokkal
3. Glasroc F (Ridurit) tűzgátló építőlemez
- Üvegszállal erősített gipszlap
- Tűzvédelmi osztály: A1 (nem éghető)
- Különleges tulajdonsága a szilárdság.
- Egyszerű, takarékos szerelést tesz lehetővé az általában használt szárazépítési szerszámok és eszközök segítségével.
- Felhasználási terület: acél oszlopok, gerendák, trapézlemezes födémek, aknafalak tűzgátló burkolata.
- Oszlopok burkolásánál különös előny, hogy nem szükséges a lapokat kiegészítő profilvázra építeni, hanem a lapokat egymáshoz kell tűzőkapcsozni vagy csavarozni.
- A Glasroc F burkolatokat az illesztési pontokon optikai okokból gletteljük. Ehhez javasoljuk a Vario hézagoló gipszet.
- Tűzvédelmi okokból nem szükséges a lapokat hézagolni vagy glettelni.
- Tilos! A Glasroc F építőlemezeket a védendő gerendához vagy oszlophoz rögzíteni!

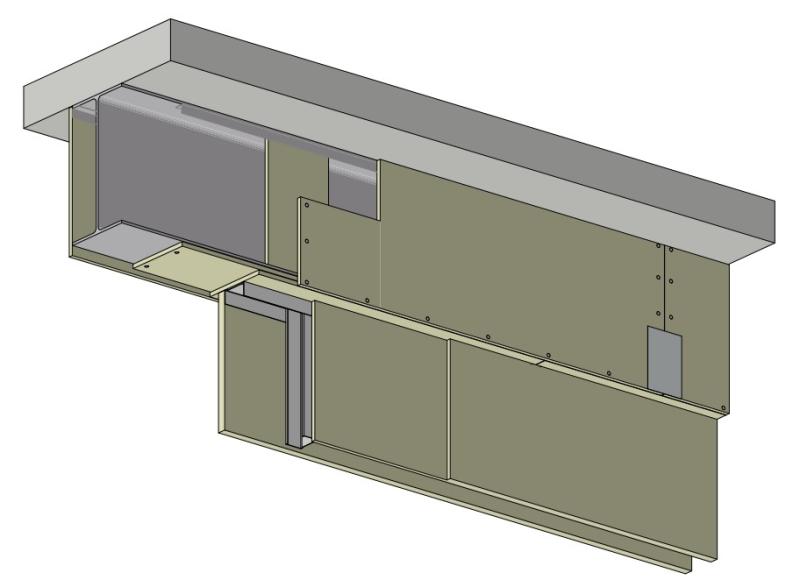

Gerenda burkolása Glasrock F építő lemezzel
Hasznos tanácsok a tűzgátló szerkezetek építéséhez
- A tűzgátló szerkezetekbe beépített anyagok a Rigips által forgalmazott termékek legyenek, a minősítésben megadott rétegrendek betartásával.
- Figyelni kell a válaszfalaknál, előtét- és aknafalaknál a megfelelő profilméret és profiltávolság alkalmazására, az álmennyezeteknél a megfelelő függesztési távolság és profiltávolság betartására.
- Gipszkarton borítás elhelyezésénél figyelni kell, hogy ne alakuljanak ki kereszt alakú lapillesztések. Többrétegű szerkezetek borításánál figyelni kell az építőlemezek hézageltolással való elhelyezésére, vagyis az egymást követő laprétegek illesztése ne ugyanazon a függőleges CW profilon történjen.
- A szerkezetek gipszkartonozásánál törekedni kell az egész lapok használatára. A legkisebb felhasználható lapmaradék 400 mm magas lehet, és két ilyen maradék nem kerülhet közvetlenül egymás fölött beépítésre.
- Többrétegű szerkezeteknél minden réteget hézagolni kell (hézagerősítő szalag csak a legfelső rétegbe szükséges).
- Tűzgátló gipszkarton szerkezetek hézagolásához a Vario hézagoló gipsz alkalmazása szükséges. A Vario hézagoló anyag használható a Rigidur H gipszrost építőlemezekhez, valamint a Glasroc F üvegszállal erősített gipszlapokhoz is.
- A dilatációs hézagok szélessége nem haladhatja meg a 20 mm-t.
- 10 mm-nél nagyobb várható födémlehajlás esetén a válaszfal mennyezethez történő csatlakoztatásnál csúszó-csatlakozást kell kialakítani, az UW-profil alá helyezett gipszkarton csíkok elhelyezésével.
- A tűzgátló szerkezetnek egységesnek kell lennie, áttörések és egyéb gyengítő megoldások nélkül. A beépített lámpatesteknek, nyíláskitöltéseknek és egyéb felhasznált anyagoknak rendelkezniük kell a tűzgátló szerkezetekben történő használatukat lehetővé tevő bizonylattal, vagy megfelelô módon el kell őket takarni.
- Csak önoltó anyagból készült elektromos dobozokat szabad használni. Az elektromos dobozok a fal két oldalán nem helyezkedhetnek el egymással szemben.
- A megadott szigetelőanyag roskadásmentes elhelyezését biztosítani kell.
Az általános, minden szerkezettípusra vonatkozó technológiai előírásokat a Rigips Kivitelezői kézikönyv 2. fejezete tartalmazza. Ezen túlmenően figyelembe kell venni az egyes szerkezet-típusokra vonatkozó, külön technológiai előírásokat, amelyeket a kézikönyv szerkezetenként külön fejezetben tartalmaz.
A Kivitelezői Kézikönyv ide kattintva tölthető le.
Eőry Emese építőmérnök, termékmenedzser
Saint-Gobain Constuction Products Hungary Kft.- Rigips Divízió
Mobil: +36 30 962 5387
email: emese.eory@saint-gobain.com
www.rigips.hu
